產(chǎn)品介紹

產(chǎn)品名稱：鋁合金殼單級FCPK
產(chǎn)品類別：蝸輪蝸桿減速機系列
產(chǎn)品型號：FCPK

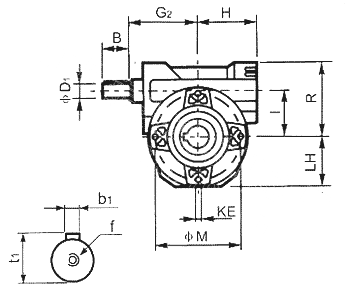

Size	B	G	G1	G2	H	I	LH	M	N	N1	N2	KE	R
30	20	62.5	55	58	46	30	39	65	30	30	2	4-M6×9	51
45	30	74	65	68	55	45	49	65	35	35	2	4-M6×14	72
50	30	81.5	81	74.5	65	50	54.5	94	38	38	3	4-M6×9	81
63	45	99.5	120	93	79	63	70	90	45	45	5	8-M8×17	100
63A	45	99.5	120	93	79	63	70	90	45	45	5	8-M8×17	100
85	50	124	135	112	98	85	94.5	130	64	64	3.5	4-M10×18	138
110	56	148	155	138	125	110	120	165	74	74	3.5	8-M12×30	170

Size	Output Flange												Input Shaft				Output Hole			Weight Kg
	KA		KB	KC	KM		KN		KO		KP		D1	b1	t1	f	D	b	t
	FC	FL			FC	FL	FC	FL	FC	FL	FC	FL
30	50.5	55.5	6	6	68	87	50	60	7	8.5	80	110	9	3	10.2		14	5	16.3	1
45	60.5	90.5	9	9	87		60		8.5		110		11	4	12.5		18	6	20.8	2.4
50	85	114.5	12	9	90		70		10.5		123		16	5	18	M6	25	8	28.3	3
63	86	116	13	7	150		115		10.5		175		18	6	20.5	M6	25	8	28.3	6
63A	85	111	13	7	165		130		13		200		18	6	20.5	M6	28	8	31.3	6
85	108	148.5	16	5	176		152		13		205		25	8	28	M8	35	10	38.3	11
110	131.5	179.5	16.5	11	230		170		13		270		25	8	28	M8	42	12	45.3	35

Special Type

Size	Output Flange
	KA				KB				KC				KG				KM
	F1	F2	F3	F4	F1	F2	F3	F4	F1	F2	F3	F4	F1	F2	F3	F4	F1	F2	F3	F4
30	49				5.5				3.5				21.5				56
45	73.5	60.5	51.5		11	9	8		4	9	3		41	19	19		115	87	100
50	83.5	76.5	66.5		11	12	10		4	9	4		43	36	26		130	90	115
63	102	116	82		13	13	11		7	7	5		42	56	22		165	150	130
63A	111	116	84.5		13	13	13.5		7	7	5		51	56	24.5		165	150	130
85	117.5	147.5		107	13	15		13	5	9		5	50	80		39	165	180		165
110	150	178	130		18	15	18		5	9.5	5		72.5	100.5	52.5		215	230	215

Size	Output Flange												Input Shaft				Output Hole
	KN				KO				KP				D1	b1	t1	f	D	b	t
	F1	F2	F3	F4	F1	F2	F3	F4	F1	F2	F3	F4
30	40				6.5				80				9	3	10.2		14	5	16.3
45	95	60	80		9	8.5	9		140	110	120		11	4	12.5		19	6	21.8
50	110	70	95		10	10.5	10		160	123	140		14	5	16	M5	24	8	27.3
63	130	115	110		13	11	10		200	175	160		19	6	21.5	M8	25	8	28.3
63A	130	115	110		13	11	11		200	175	160		19	6	21.5	M8	28	8	31.3
85	130	152		130	11.5	12.5		13	200	205		200	24	8	27	M8	35	10	38.3
110	180	170	180		15	13	15		250	270	250		28	8	31	M8	42	12	45.3
