本機架系列的JXLD型適用與XLD型擺線針傫行星減速機聯接，JBLD型適用于與BLD型擺線減速機相連接。為使攪拌軸與軸承室裝配。維修方便， 本公司對軸承室結構進行改進設計。同時對BLD2、BLD3、BLD4與相配的機架JBLD2、JBLD3、JBLD4的軸承室加大。使之與較粗的攪拌軸 相一致。

  a、Ⅰ型為普通型。Ⅱ型為增高型。

  b、本系列機架以選好與之配套的聯軸器型號及規格，請一并注明。

型號標定方法及示例

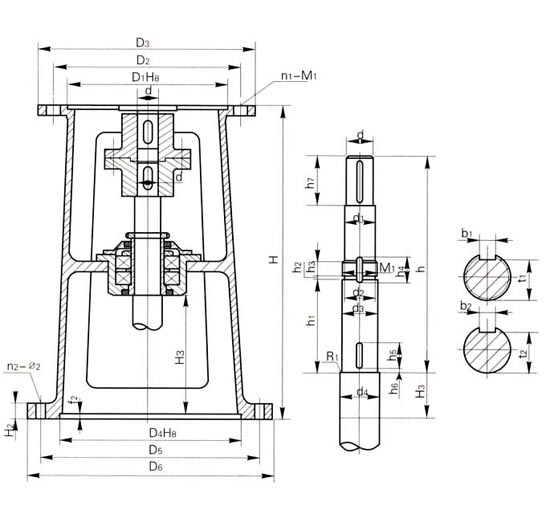

JXLD型、JBLD型單支點機架主要尺寸

JXLD型	d	JBLD型	d	d1	M1	d2	d3	d4	R1	t1	b1	t2	b2	h1	h2	h3	h4	h5	h6	h7	h
JXLD1	18			22	M25×1.5	22	25	30	1	21	5	22	5	103	3	13	22	30	3	30	170
JBLD2	25			32	M35×1.5	32.8	35	40	1	31	6	31.5	6	103	3	13	22	30	3	53	185
JXLD3	35	JBLD1	40	42	M45×1.5	42.8	45	50	1	41	6	41.5	6	113	3	15	24	40	3	53	281
JXLD4	45			47	M50×1.5	47.8	45	50	1	41	6	41.5	8	113	3	15	28	40	3	69	298
		JBLD2	50	57	M60×2	57	60	65	1	56	8	56	8	118	4	15	28	40	3	69	306
JXLD5	55			57	M60×2	57	30	65	1	56	8	56	8	118	4	15	28	40	3	80	365
		JBLD3	65	71	M75×2	72	75	80	1	69	10	70	10	143	4	18	32	50	3	93	380
JXLD6	65			71	M75×2	72	75	80	1	69	10	70	10	143	4	18	32	50	3	93	369
		JBLD4	80	81	M85×2	82	85	90	1.5	79	10	80	10	163	4	18	32	60	3	93	388
JXLD7	80			81	M85×2	82	85	90	1.5	79	10	80	10	163	4	18	32	60	3	93	425
JXLD8	90	JBLD5	90	91	M95×2	92	95	110	1.5	89	12	90	12	168	4	20	36	60	3	125	457
JXLD9	100	JBLD6	100	112	M115×2	112	115	125	2	109	14	109.5	14	178	4	24	42	60	3	129	425/458
JXLD10	110	JBLD7	110	112	M115×2	112	115	125	2	109	14	109.5	14	178	4	24	42	60	3	153	374
JXLD11	130	JBLD8	130	135	M140×2	137	140	150	2	132	14	134.5	14	208	4	28	46	70	3	196	440
JXLD12	180		180	185	M190×3	185	190	220	3	179	16	184	16	235	4	35	55	100	4	284	617

,

機架		外形及聯接尺寸										Ⅰ型			Ⅱ型
JXLD	JBLD	D1	D2	D3	n1-M1	D4	D5	D6	n2-φ2	H2	f2	H	H3	重量	H	H3	重量
JXLD1		100	134	160	4-M8	240	285	315	6-φ14	14	6	370	150	12	460	240	14
JXLD2		130	160	190	6-M8	260	320	360	6-φ18	18	6	420	165	26	500	245	30
JXLD3	JBLD1	170	200	230	6-M10	300	360	410	6-φ18	18	6	520	158	55	610	248	60
JXLD4		200	230	260	6-M10	335	400	450	6-φ18	18	8	570	175	80	670	275	86
	JBLD2												167	84		267	90
JXLD5		270	310	340	6-M10	385	450	500	8-φ18	24	8	650	182	110	750	282	120
	JBLD3												167	115		267	125
JXLD6		316	360	400	8-M12	410	480	530	12-φ18	24	8	660	179	130	760	289	145
	JBLD4												161	138		262	158
JXLD7		345	390	430	8-M16	430	510	565	12-φ22	24	8	740	191	160	860	311	178
JXLD8	JBLD5	400	450	490	12-M16	430	510	565	12-φ22	28	8	800	199	208	920	319	230
JXLD9	JBLD6	455	520	580	12-M20	455	520	580	12-φ22	30	10	810	203	235	920	313	262
JXLD10	JBLD7	520	590	650	12-M20	520	590	650	12-φ22	30	12	830	252	300	950	372	345
JXLD11	JBLD8	680	800	880	12-M30	680	800	880	12-φ37	45	12	860	200	480	980	320	538
JXLD12		900	1020	1160	12-M36	900	1020	1160	12-φ39	50	12	1200	201		1350	350

注：圖示所注“h”僅與本樣本XLD、BLD系列減速機相配，如選用其他型號或其他廠家減速機，“h”需另行計算。
